2015年,，安防監控職業照舊迅猛開展,，視頻監控高清化的腳步越走越深,，一起高清化也促進了視頻監控的網絡化、智能化,，加速高清監控大時代的進程。

在高清化遍及之前,，監控設備用戶常常會碰到這樣的狀況,，在辦案取證或搜集頭緒時，現場是有監控?cái)z像機的,，但檢查錄像后發現錄像畫面很差,，人物模糊不清，充滿雪花噪點,，黑夜更是漆黑一片,，很難提取到有價值的信息，這些錄像乃至被戲稱為“俄羅斯方塊構成的形象油畫”,。

一,、監控鏡頭開展現狀

近些年，跟著安防技能移風易俗,，高清技能開端廣泛運用,，高清攝像機也逐步替代標清攝像機，變成商場干流,。高清攝像機能為用戶供給非常好的畫質,，更多的細節信息，減少了“俄羅斯方塊構成的形象油畫”笑劇,。攝像機的高清作用,，不僅僅是依托更高像素的感光器材、非常好的ISP技能,、更高效的存儲技能,，高清鏡頭也是關鍵技能，沒有匹配的高清鏡頭,，高清攝像機也不能發揮出應有的高清作用,。

高清鏡頭,，也稱超百萬像素鏡頭,，與普通鏡頭比較具有明晰度高、光譜透射能力強,、做工更精細等優勢,。通常選取鏡頭成像圈中心及0.7視場的解像力作為評判鏡頭明晰度的規范，成像圈中心和0.7視場都能到達1000TVLine以上,，才稱之為高清鏡頭,。

2010年起，高清鏡頭堅持均勻每年10%以上增長速度,，現在國內CCTV高清鏡頭商場首要品牌有?？低?、鳳凰光學、福建福光,、廈門力鼎等國商品牌,，以及富士能、騰龍,、computar,、賓得等日系品牌。由于國內光學技能敏捷前進和安防鏡頭的國產化趨勢,，以?？低暈榇淼膰?guó)商品牌逐步替代日系品牌，開端占據更多的商場份額,。憑借對商場需要的精準掌握和對功用,、質量的不懈尋求，現在?？低暤母咔彗R頭商品現已涵蓋了1/2.7”高清紅外變焦,，1/1.8”高清紅外變焦和ITS高清等多個大的系列。

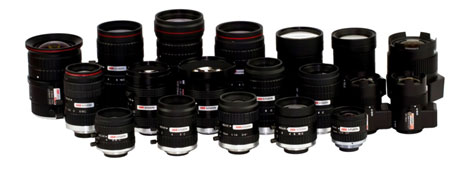

圖1?？低暩咔彗R頭

二、四大核心技能

鏡頭自身是高精細光學器材,，高清鏡頭特別如此,。高清鏡頭之所以具有較佳的高清功用，離不開其選用的關鍵技能：

1.超精細模造非球面技能

傳統的球面技能開展到今日,，其規劃技能和制作技能都已適當老練,，在光學職業的幾乎一切范疇都有廣泛的運用。然而在規劃雜亂高清鏡頭時,，球面技能的成像作用無法到達最佳,。非球面技能能夠校對球面像差，大幅度進步鏡頭的成像質量,。非球面鏡片形狀是經過精確計算并由精細機器模造而成,，一片非球面鏡片就能完成多個球面鏡片校對像差的作用。選用超精細模造非球面鏡片的鏡頭能夠有用地減小鏡頭體積的一起,，使得鏡頭的成像更明晰,，透光度非常好，顏色還原愈加精確,。

圖2非球面技能

2.多層寬帶增透鍍膜技能

多層寬帶增透鍍膜技能,，能最大程度地進步鏡頭的光線透過率，降低光線在每個光學鏡片外表的殘余反射,。該技能能夠?qū)⒉ＡШ涂諝饨缑娴目梢?jiàn)光反射率按捺到0.5%以內,，一起將近紅外光的反射率降至約1%,，如圖3所示。經過高質量的鍍膜,，減少了圖畫上不必要的雜散光和鬼像,，有用進步畫面的通透性，亦確保了可靠的高清作用,。

3.超低色散資料技能

普通監控鏡頭,，在規劃上也會考慮校對不一樣波長光線（紅、綠,、藍）的像差,，但通常是將兩端的紅、藍兩種色光的聚集同一方位上,，但和中間的綠光焦點依然不重合,，即存在二級光譜的像差，限制鏡頭成像質量進一步提高,。為了校對二級光譜,，如海康威視監控高清系列鏡頭,，廣泛運用了超低色散的光學玻璃資料,，運用其不一樣于慣例光學玻璃的色散特性，能夠?qū)⒓t,、綠,、藍等色光聚集到同一個平面上，如圖4所示,，鏡頭高清功用更優,。

圖4超低色散玻璃校對二級光譜

4.精細變焦凸輪規劃技能

關于高清變焦鏡頭而言，其成像質量在很大程度上取決于變焦凸輪的精度,。經過凸輪的旋轉,，股動變焦和聚集組鏡片前后移動，然后完成焦距的接連變化和聚集點的調理,。假如凸輪的精度欠安,，則在變焦和聚集的過程中，不可避免的會呈現透鏡光軸的偏移或者傾斜,，致使成像質量的嚴峻降低,。海康威視高清系列監控鏡頭,，選用精細變焦凸輪規劃技能，能確保杰出的凸輪制作精度,，確保變焦和聚集過程中的成像質量,，一起也確保了順滑而不失阻尼感的調理手感,。

圖5?？低暩咔彗R頭運用的變焦凸輪

三,、開展趨勢

近來兩年，跟著高清攝像機在安防監控范疇的運用不斷擴大,，股動高清監控鏡頭技能也緊跟著攝像機的腳步,，不斷升級，呈現了4K超高清,、超大光圈等新技能,。

1.4K超高清技能

在上一年北京安防展上，許多安防廠家紛繁展出了4K超高清攝像機,。4K超高清技能呈現之前,，干流高清監控鏡頭像素為六百萬以內。4K超高清技能的呈現,，對鏡頭的解像力提出了更高的請求,，4K鏡頭的規劃、制作難度都會增大許多,，即便日系鏡頭廠商,，現在也只要寥寥幾家推出了4K鏡頭。?？低曈?014年10月發布了一款大靶面（1/1.7英寸）4K超高清鏡頭,，這款鏡頭支持1200萬像素，能供給超高清的圖畫細節的一起,，具有165度超廣視角,，很適合于廣場、路途等場景的監控需要,。

圖64K超高清鏡頭拍照作用

2.超大光圈技能

跟著安防監控日趨高清化,、網絡化、智能化,，攝像機的運用規模也越來越廣泛,，許多監控條件差、光線暗淡的地方也請求裝置功用多樣的攝像機,，特別是低照度高清攝像機,，以滿意全天候24小時監控的需要。關于夜晚等低照度環境,，假如攝像機采集光線不行,，會造成畫面很暗的狀況，影響明晰度。攝像機低照度功用的提高,，超大光圈鏡頭是關鍵技能之一,。海康威視于2014年11月發布一款穩定超大光圈變焦鏡頭,！

鏡頭標準

光圈

F0.95

解像力

6MP

接口

CS

焦距

7~33mm

靶面

1/1.8”

近來拍照間隔

0.5m

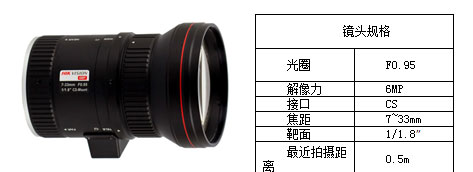

圖7海康威視HV0733D-6MP鏡頭

這款鏡頭僅從參數來看,，就滿足震懾,，至少是現在日系品牌鏡頭也找不到的。首要這款鏡頭選用超大光圈技能,，光圈F數到達0.95,，與光圈F1.5的普通鏡頭比較，在相同焦距下拍照低照度場景,，這款鏡頭的圖畫亮度要高許多,。一起此款鏡頭選用穩定光圈技能，在全焦段恣意焦距下運用時,，鏡頭的最大光圈值都是0.95,。在夜間等較暗的環境下，穩定超大光圈技能讓監控畫面更亮,，然后確保了夜間監控的高清化,。

日系鏡頭，F(xiàn)1.5

?？低旽V0733D-6MP鏡頭,，F(xiàn)0.95

圖8低照度作用對比

四、結語

高清化已是視頻監控職業開展的必然趨勢,，高清設備也是各大安防廠商逐鹿商場的必備兵器,。作為在成像過程中起到關鍵作用的鏡頭，自然是高清化腳步的排頭兵,。在高清化的大潮中,，已有的鏡頭規劃、制作技能會不斷老練和遍及,，新的技能如文中介紹的4K超高清技能,、超大光圈技能，也會不斷前進和運用,，也進而加速鏡頭的高清化腳步,。
